세대 분전반 5회로/6회로 50AF
세대분전반 5회로/6회로 (50AF)

: 약 W 320mm x L 220mm x D 25m
: 약 W 288mm x L 190mm x D 78m
: MCCB 2P50A
: 소형 ELB (EX. 2P20A 30AF)


  • 세대나 소형 사무실등에 차단기를 부착하는 용도로 쓰이는 전기함입니다.
  • 기본적으로 부스바가 포함이 되어 있어 조립이 용이합니다.

  1. 메인 차단기 1개, 분기 차단기 5~6개까지 설치 가능합니다.
  2. 전면판을 덮으면 미색으로 외관이 수려합니다.

  1. 차단기는 소비자의 이해를 돕기 위해 부착하였습니다.
  2. 차단기를 원하실 경우 별도 주문 하실 수 있습니다.
  3. 설치,시공시 감전에 주의하십시오.

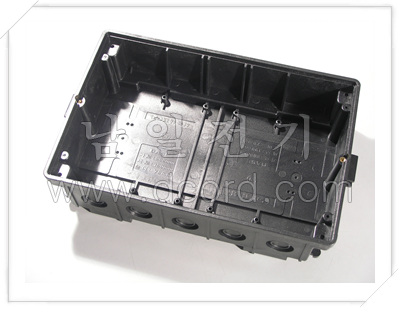

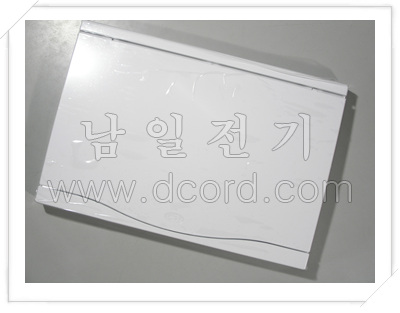

전 면 판(카바) 내함(매입용)

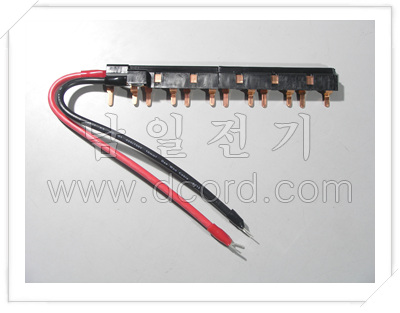

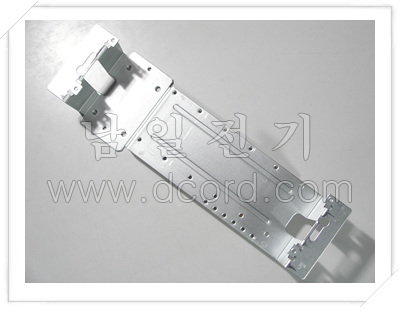

차단기 받침대(브라켓) 5회로/6회로 부스바

차단기 받침대(브라켓)에 차단기 조립 부스바와 차단기 조립

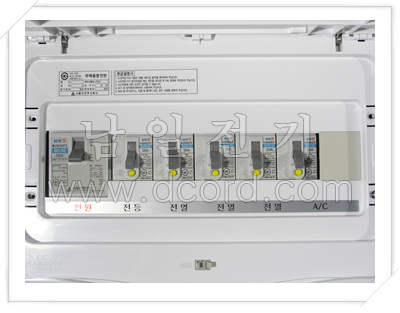

내함과 받침대 연결 전면판 연결 (6회로)

  전면판 연결 (5회로)
