태성전기 누전차단기

225AF ELB (태성전기)

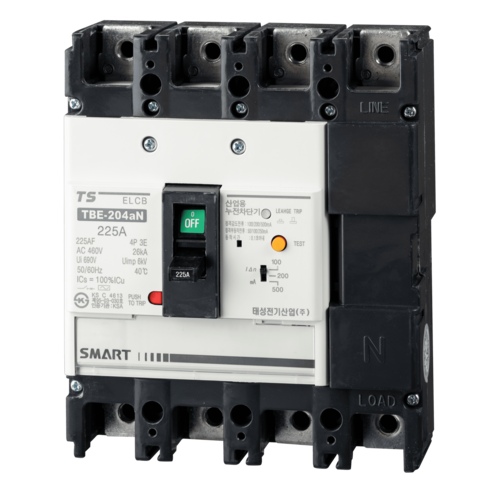

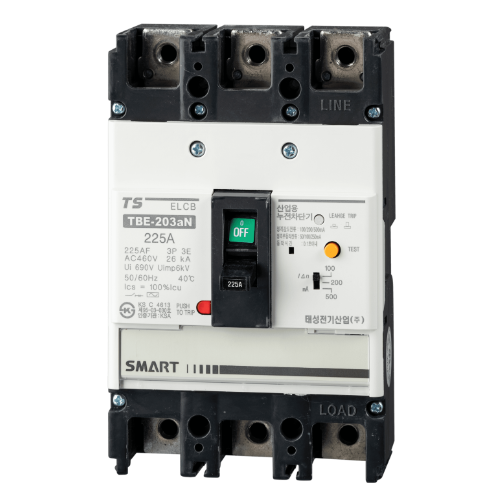

TBE-203N	TBE-204N

프레임 크기(AF)		225 AF
형 식		TBE-203N	TBE-204N
극 수		3	4
정격전류		125A, 150A 175A, 200A,225A	125A, 150A 175A, 200A,225A
정격전압		AC 460V	AC 460V
정격절연전압 (Ui)		690V	690V
정격감도전류 (mA)		100 / 200 / 500	100 / 200 / 500
동작시간 (Sec)		0.1 이내	0.1 이내
	600V	-	-
정격차단전류	460V	25kA	25kA
	380V	-	-
	220V	50kA	50kA
	A	105	140
	B	165	165
	C	60	60
	D	82.5	82.5
보호기능		과부하, 단락보호 / 누전
과전류트립방식		열동전자식 (TM)
중량(kg)		1.2	1.5
취득규격

품 명	크 기(mm)	정격전류	정격전압	정격차단전류
TBE-203N 125A	105 × 165	125A	AC 460V	25kA
TBE-203N 150A	105 × 165	150A	AC 460V	25kA
TBE-203N 175A	105 × 165	175A	AC 460V	25kA
TBE-203N 200A	105 × 165	200A	AC 460V	25kA
TBE-203N 225A	105 × 165	225A	AC 460V	25kA
TBE-204N 125A	140 × 165	125A	AC 460V	25kA
TBE-204N 150A	140 × 165	150A	AC 460V	25kA
TBE-204N 175A	140 × 165	175A	AC 460V	25kA
TBE-204N 200A	140 × 165	200A	AC 460V	25kA
TBE-204N 225A	140 × 165	225A	AC 460V	25kA
