600AF,800AF MCCB (태성전기)

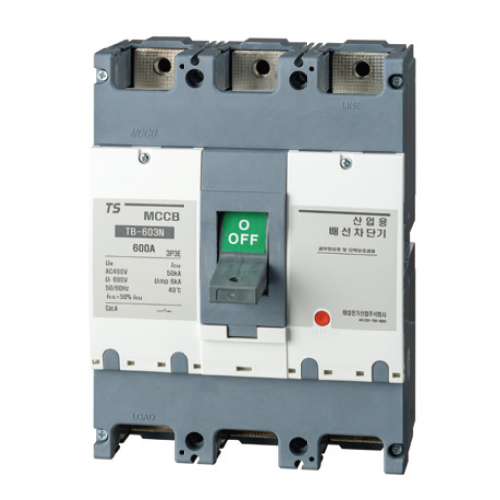

TB-603N, TB-803N

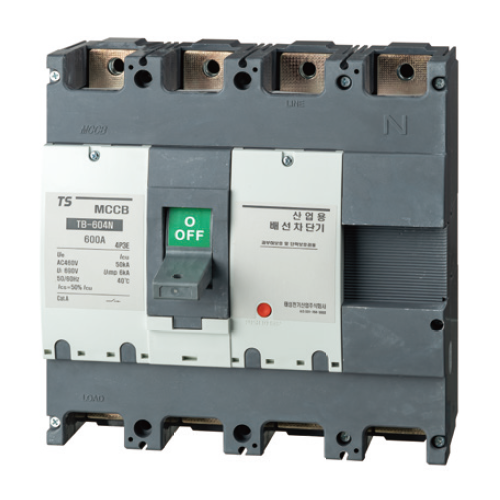

 TB-604N, TB-804N

프레임 크기(AF) 600 AF 800 AF
형 식 TB-603N TB-604N TB-803N TB-804N
극 수 3 4 3 4
정격전류 500A, 600A 500A, 600A 700A, 800A 700A, 800A
정격전압 AC 460V AC 460V AC 460V AC 460V
정격절연전압 (Ui) 690V 690V 690V 690V
정격차단전류 600V - - - -
460V 50kA 50kA 50kA 50kA
415V 50kA 50kA 50kA 50kA
380V 50kA 50kA 50kA 50kA
220V 100kA 100kA 100kA 100kA
A 210 280 210 280
B 275 275 275 275
C 103 103 103 103
D 146 146 146 146
과전류트립방식 열동전자식
중량(kg) 11.5 18.2 11.5 18.2
취득규격 - - - -
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
TB-603N 500A 210 × 275 500A AC 460V 50kA
TB-603N 600A 210 × 275 600A AC 460V 50kA
TB-604N 500A 280 × 275 500A AC 460V 50kA
TB-604N 600A 280 × 275 600A AC 460V 50kA
TB-803N 700A 210 × 275 700A AC 460V 50kA
TB-803N 800A 210 × 275 800A AC 460V 50kA
TB-804N 700A 280 × 275 700A AC 460V 50kA
TB-804N 800A 280 × 275 800A AC 460V 50kA
