 VCTF (IEC 53) VSF(IEC06),HVSF(IEC08) VCT

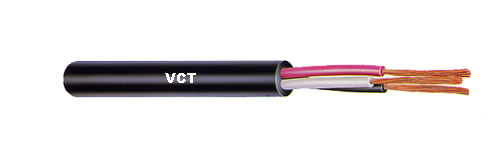

0.6/1kV VCT

0.6/1kV 비닐절연 비닐캡타이어 케이블
  적 용 범 위
  • 산업용 배전 회로 및 공장,광산,농장 등에서 이동하기 편리한 전기기기의 전원 공급선으로 사용되는 가요성 케이블
  적 용 규 격
  • KS IEC 60502-1
  구 조
  1. 도 체
    5등급(집,복합 연선) 연동선
  2. 절 연 체
    비닐(PVC), 내열온도 70℃
  3. 연 합
    2심 이상인 경우 절연된 선심을 원형으로 꼬음
  4. 시 스
    흑색 비닐 (PVC)
  색상
  1. 2 Core : 갈색, 흑색
  2. 3 Core : 갈색, 흑색, 회색
  3. 4 Core : 갈색, 흑색, 회색, 청색
  제품종류
규격 1.0sq 1.5sq 2.5sq 4sq 6sq 10sq 16sq 25sq 35sq
2C ○ ○ ○ ○ ○ ○ ○ ○ ○
3C ○ ○ ○ ○ ○ ○ ○ ○ ○
4C ○ ○ ○ ○ ○ ○ ○ ○ ○
5C ○ ○ ○ ○ ○ ○
6C ○ ○ ○ ○ ○ ○
7C ○ ○ ○ ○ ○ ○
8C ○ ○ ○ ○ ○
10C ○ ○ ○ ○ ○
12C ○ ○ ○ ○
15C ○ ○ ○ ○
20C ○ ○ ○ ○
25C ○ ○
30C ○ ○

VCT (비닐캡타이어케이블) - 규격
코어수 도체 절연
두께		 시스
두께		 개산
완성품
외경		 도체저항 (20℃) 개산
중량
단면적 최대소선경 바깥지름 도금없음 도금있음
㎟ ㎜ ㎜ ㎜ ㎜ ㎜ Ω/㎞ Ω/㎞ ㎏/㎞
2 4 0.31 2.6 1.0 1.8 13.5 4.95 5.09 240
6 0.31 3.2 1.0 1.8 15.5 3.30

3.39

 320
10 0.41 4.7 1.0 1.8 17.5 1.94 1.95 460
16 0.41 5.8 1.0 1.8 20.0 1.21 1.24 630
25 0.41 7.3 1.2 1.8 23.5 0.780 0.795 920
35 0.41 9.3 1.2 1.8 26.5 0.554 0.565 1,220
50 0.41 10.6 1.4 1.9 30.5 0.386 0.393 1,700
70 0.51 12.5 1.4 2.1 35.5 0.272 0.277 2,250
95 0.51 14.7 1.6 2.2 40.5 0.206 0.210 3,050
3 4 0.31 2.6 1.0 1.8 14.0 4.95 5.09 290
6 0.31 3.2 1.0 1.8 16.0 3.30

3.39

 400
10 0.41 4.7 1.0 1.8 19.0 1.94 1.95 570
16 0.41 5.8 1.0 1.8 21.5 1.21 1.24 790
25 0.41 7.3 1.2 1.8 25.0 0.780 0.795 1,170
35 0.41 9.3 1.2 1.8 28.0 0.554 0.565 1,570
50 0.41 10.6 1.4 2.0 33.0 0.386 0.393 2,200
70 0.51 12.5 1.4 2.2 38.0 0.272 0.277 2,920
95 0.51 14.7 1.6 2.3 43.5 0.206 0.210 4,000
4 4 0.31 2.6 1.0 1.8 15.0 4.95 5.09 360
6 0.31 3.2 1.0 1.8 17.5 3.30

3.39

 490
10 0.41 4.7 1.0 1.8 20.5 1.94 1.95 700
16 0.41 5.8 1.0 1.8 23.5 1.21 1.24 990
25 0.41 7.3 1.2 1.8 28.0 0.780 0.795 1,460
35 0.41 9.3 1.2 1.9 31.0 0.554 0.565 1,980
50 0.41 10.6 1.4 2.1 36.5 0.386 0.393 2,800
70 0.51

12.5

 1.4 2.3 42.0 0.272 0.277 3,700
95 0.51 14.7 1.6 2.5 48.5 0.206 0.210 5,050

코어수 도체 절연
두께		 시스
두께		 개산
완성품
외경		 도체저항 (20℃) 개산
중량
단면적 최대소선경 바깥지름 도금없음 도금있음
㎟ ㎜ ㎜ ㎜ ㎜ ㎜ Ω/㎞ Ω/㎞ ㎏/㎞
5 1.0 0.21 1.3 0.8 1.8 11.5 19.5 20.0 170
1.5 0.26 1.6 0.8 1.8 12.5 13.3 13.7 210
2.5 0.26 2.1 0.8 1.8 13.5 7.99 8.21 280
4 0.31 2.6 1.0 1.8 16.5 4.95 5.09

410
6 0.31 3.3 1.0 1.8 17.5 3.30 3.39 520
10 0.41 4.8 1.0 1.8 22.0 1.91 1.95 800
6 1.0 0.21 1.3 0.8 1.8 12.5 19.5 20.0 190
1.5 0.26 1.6 0.8 1.8 13.5 13.3 13.7 240
2.5 0.26 2.1 0.8 1.8 15.0 7.98 8.21 320
4 0.31 2.6 1.0 1.8 17.5 4.95 5.09 480
6 0.31 3.6 1.0 1.8 19.0 3.30 3.39 620
10 0.41 4.8 1.0 1.8 24.0 1.91 1.95 960
7 1.0 0.21 1.3 0.8 1.8 12.5 19.5 20.0 210
1.5 0.26 1.6 0.8 1.8 13.5 13.3 13.7 260
2.5 0.26 2.1 0.8 1.8 15.0 7.98 8.21 350
4 0.31 2.6 1.0 1.8 17.5 4.95 5.09 520
6 0.31 3.6 1.0 1.8 19.0 3.30 3.39 680
10 0.14 4.8 1.0 1.8 24.0 1.91 1.95 1,070
8 1.0 0.21 1.3 0.8 1.8 13.5 19.5 20.0 240
1.5 0.26 1.6 0.8 1.8 14.5 13.3 13.7 300
2.5 0.26 2.1 0.8 1.8 16.0 7.98 8.21 370
10 1.0 0.21 1.3 0.8 1.8 15.5 19.5 20.0 290
1.5 0.26 1.6 0.8 1.8 16.5 13.3 13.7 350
2.5 0.26 2.1 0.8 1.8 18.5 7.98 8.21 490
12 1.0 0.21 1.3 0.8 1.8 16.0 19.5 20.0 330
1.5 0.26 1.6 0.8 1.8 17.0 13.3 13.7 410
2.5 0.26 2.1 0.8 1.8 19.0 7.98 8.21 560
15 1.0 0.21 1.3 0.8 1.8 17.0 19.5 20.0 400
1.5 0.26 1.6 0.8 1.8 18.5 13.3 13.7 480
2.5 0.26 2.1 0.8 1.8 20.5 7.98 8.21 670
20 1.0 0.21 1.3 0.8 1.8 19.0 19.5 20.0 500
1.5 0.26 1.6 0.8 1.8 20.5 13.3 13.7 610
2.5 0.26 2.1 0.8 1.8 23.0 7.98 8.21 860
30 1.0 0.21 1.3 0.8 1.8 22.5 19.5 20.0 890
1.5 0.26 1.6 0.8 1.8 24.5 13.3 13.7 870
2.5 0.26 2.1 0.8 1.8 27.5 7.98 8.21 1,220
