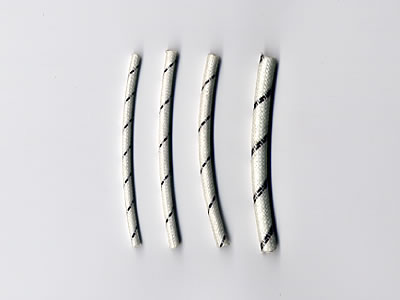

내열유리사권선배선 (GB : 순석면선)
|
|
|
 |
|
|
|
각종 히터의 리드선, 고온용 전기로 및 열기기드으이 내부 배선과 고온용 오븐,
산업용 조리기기드으이 리드선, 압출,사출등 설형 걸비의 고온부 리드선등 열적인 취약부위에 다양하게 사용 |
|
|
내열성이 극히 우수함.
절연 및 편조가 유리사 섬유로 구성되어 있어 기계적 강도가 우수하며 열적, 기계적으로 열악한 환경에서의 사용에 적합. |
|
1. 도 체 : 주석도금선 또는 전기용 연동선
2. 절연체 : 내열필름 또는 마이카테입 횡권
3. 절연체 : 유리사 횡권
4. 시 스 : 유리사 편조 |
|
| 백색 바탕에 적색 또는 흑색 라인 |
| |
| 도
체 |
필름횡권
두께 |
유리사횡권
두께 |
유리사편조
두께 |
완성품
외경 |
표준길이 |
| 단면적 |
최대소선경 |
외
경(약) |
| mm² |
mm |
mm |
mm |
mm |
mm |
mm |
m |
| 0.75 |
0.21 |
1.1 |
0.025 |
0.50 |
0.25 |
2.4±0.3 |
100 |
| 1.0 |
0.21 |
1.3 |
0.025 |
0.50 |
0.25 |
2.6±0.3 |
100 |
| 1.5 |
0.26 |
1.5 |
0.025 |
0.50 |
0.25 |
2.9±0.3 |
100 |
| 2.5 |
0.26 |
2.0 |
0.025 |
0.45 |
0.25 |
3.4±0.3 |
100 |
| 4 |
0.31 |
2.5 |
0.025 |
0.45 |
0.25 |
3.8±0.3 |
100 |
| 6 |
0.31 |
3.1 |
0.025 |
0.45 |
0.25 |
4.4±0.3 |
100 |
| 10 |
0.41 |
4.5 |
0.025 |
0.40 |
0.25 |
5.4±0.3 |
100 |
| 16 |
0.41 |
5.8 |
0.025 |
0.30 |
0.25 |
7.0±0.5 |
100 |
| 25 |
0.41 |
7.0 |
0.025 |
0.25 |
0.25 |
8.3±0.5 |
100 |
| 35 |
0.41 |
8.3 |
0.025 |
0.25 |
0.25 |
9.5±0.5 |
100 |
| 50 |
0.41 |
10.2 |
0.025 |
0.25 |
0.25 |
11.3±0.5 |
100 |
| 70 |
0.51 |
11.7 |
0.025 |
0.25 |
0.25 |
12.9±0.5 |
100 |
| 95 |
0.51 |
13.7 |
0.025 |
0.25 |
0.25 |
14.8±0.7 |
100 |
| 120 |
0.51 |
15.7 |
0.025 |
0.25 |
0.25 |
17.1±0.7 |
100 |
| 150 |
0.51 |
17.5 |
0.025 |
0.25 |
0.25 |
18.8±0.7 |
50 |
| 185 |
0.51 |
20.0 |
0.025 |
0.25 |
0.25 |
20.5±0.7 |
50 |
| 240 |
0.51 |
23.0 |
0.025 |
0.25 |
0.25 |
23.7±0.7 |
50 |
| 300 |
0.51 |
25.0 |
0.025 |
0.25 |
0.25 |
26.2±0.7 |
50 |
|
| |
 |
| |
|
|
